资源盘点
梳理机房、机柜、设备、端口、线缆、供电和动力环境范围。
看清数据中心资源也看清连接与运行影响
不仅查看设备状态，还要能够回答设备在哪里、端口接到哪里、容量是否充足、供电中断会影响什么，以及每次变更是否留痕。
数据中心可视化管理是什么
数据中心可视化管理（数据中心基础设施管理，DCIM）是面向机场、空管及其他单位数据中心管理与网络运维岗位的数字化平台。平台以机房空间和设备资产为基础，将机柜U位、端口、线缆、网络拓扑、供电链路、容量、动力环境与运维资料关联到统一资源对象，支撑资源查询、故障定位、影响分析和扩容决策。
- 适用客户
- 机场、空管及其他拥有数据中心、机房和网络基础设施的单位。
- 主要角色
- 数据中心管理、网络运维、综合布线、动力环境、资产管理和项目实施人员。
- 解决问题
- 资源位置难查、链路关系不清、容量判断缺少依据、故障影响范围难快速确认。
- 建设原则
- 先统一空间、设备与连接关系，再按接口条件集成动力环境、告警及其他运行数据。
从空间总览，查到设备与链路

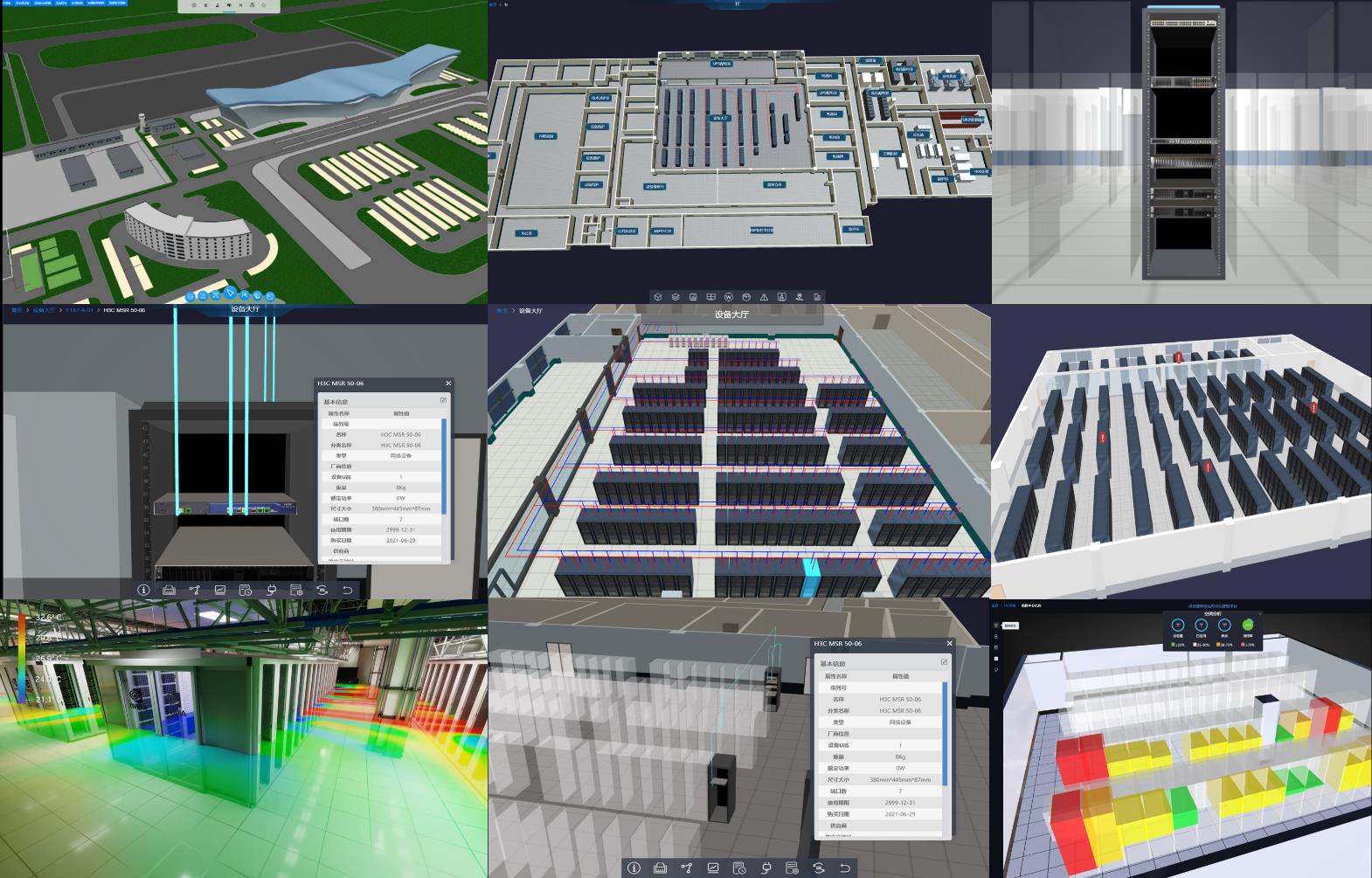

数据中心基础设施管理（DCIM）把空间、设备和连接关系放在同一资源视图中。下面的产品资料界面展示不同层级的查看方式。
放大查看空间、机柜与链路细节 ↗- 设备在哪里？
- 从建筑和机房进入机柜，查看设备安装位置及关联属性。
- 连接到哪里？
- 沿端口和线缆关系追踪节点，辅助核对链路及变更范围。
- 资源是否够用？
- 结合机柜占用、容量与环境视图，为设备上架和资源调整提供参考。
动力环境状态需要对应的数据接入；室外通信光缆监测和综合管网分析由各自专业系统承担，不是DCIM默认包含的功能。查看各专业系统的管理边界 →
六项能力覆盖数据中心日常管理
能力围绕空间、资产、链路、容量、供电和运行环境组织；模型精度、资源范围和接口方式根据项目条件确定。
- 机房空间与设备可视化
- 通过二维平面或三维场景呈现建筑、机房、区域、机柜与设备的空间关系。
- 帮助管理人员快速定位设备、查看属性和理解空间布局。
- 机柜和U位管理
- 管理机柜正反面、设备安装位置、U位占用、型号、用途和变更记录。
- 让上架、下架与资源调整有据可查，减少现场反复核对。
- 端口、线缆与链路拓扑
- 管理设备端口、配线单元、光纤和网络线缆之间的端到端连接关系。
- 支持沿拓扑追踪链路并定位节点，为故障排查和变更核验提供依据。
- 容量与扩容分析
- 统计空间、U位、功耗、承重、端口和纤芯等资源占用与可用情况。
- 按安装和用电条件辅助查找可用资源，为设备上架与扩容规划提供参考。
- 供电链路及影响范围
- 关联供电设备、回路与受电设备，呈现从电源侧到负载侧的供电关系。
- 在计划停电或供电异常时辅助判断受影响设备、业务和处置范围。
- 动力环境与运维资料管理
- 按接口条件接入温湿度、供配电、空调、告警等数据，并集中管理图纸、文档和历史记录。
- 让实时状态、设备资料和运维过程围绕同一资源对象持续沉淀。
五步建立可持续更新的数据中心资源底座
先把空间、设备和连接关系建准，再让容量、供电、运行环境与运维记录在同一对象上持续沉淀。
空间建模
整理平面、BIM或既有模型，建立资源位置和空间关系。
链路建账
核对端口、配线单元、线缆、网络拓扑与供电关系。
容量与规则配置
配置容量参数、影响关系、变更流程、资料分类和权限。
持续更新集成
结合变更和运维流程维护数据，并按条件接入动力环境及告警系统。
明确产品能力与项目数据边界
平台提供可复用的数据中心资源管理能力，具体模型、数据、接口和业务规则需要结合现场现状配置。
- 通用产品能力
- 空间与设备可视化、机柜U位、容量分析、端口线缆、链路拓扑、供电影响、动力环境和运维资料。
- 可根据建设范围组合部署，并预留后续资源和业务扩展条件。
- 项目资源数据
- 机房与机柜布局、设备台账、端口关系、线缆链路、网络拓扑、容量参数、供电回路和运维资料。
- 数据完整性与准确性直接影响定位、追踪和分析结果，需要共同核验。
- 模型与系统集成
- 按项目接入BIM或既有模型，以及动力环境、视频、告警及其他获授权系统。
- 接口协议、数据频率、显示范围、同步机制和网络安全要求在技术协议中明确。
- 部署与配置
- 根据客户网络、权限、安全和国产化要求确定部署方式，并配置字段、流程、报表和角色。
- 性能指标、数据保存周期、迁移范围和验收口径以项目文件为准。
页面能力描述不等同于所有项目默认交付范围。实际建设内容取决于既有资料质量、模型条件、设备和端口规模、供电关系、系统接口、部署环境及合同约定。
从资源准确性和业务可用性验收
重点验证数据是否能支撑日常查询、变更、链路追踪、容量与扩容、供电影响判断和运维协同。
- 资源完整性
- 机房、机柜、设备、端口、线缆、供电回路和其他纳入范围的资源对象。
- 核对覆盖范围、必填字段、编码规则、唯一性和更新责任。
- 位置与U位
- 机房、区域、机柜、U位和设备的空间位置与安装关系。
- 抽样核验场景位置、安装方向、占用状态和现场一致性。
- 链路与影响关系
- 设备端口、配线单元、线缆、目标设备及供电回路之间的关系。
- 使用真实链路和供电场景验证拓扑、节点定位及影响范围结果。
- 容量与运行信息
- 空间、U位、功耗、承重、端口容量，以及动力环境、文档和历史记录。
- 检查统计口径、容量结果、告警集成、操作留痕和权限安全。
数据中心可视化管理常见问题
直接说明平台定位、链路能力、供电影响分析和项目实施条件。
什么是数据中心可视化管理？
数据中心可视化管理是面向数据中心日常管理和网络运维的数字化平台，用于统一呈现机房空间、设备、机柜U位、端口线缆、链路、容量、供电关系、动力环境和运维资料。
数据中心可视化管理与动力环境监控有什么区别？
动力环境监控侧重温湿度、供配电、空调等实时状态和告警；数据中心可视化管理在此基础上建立空间、设备、端口、线缆、链路、容量和供电关系视图，并可按接口条件集成动力环境数据。
系统能否追踪一条网络或光纤链路？
系统可在资源数据完整、端口关系准确的前提下，呈现光纤和网络线缆从设备端口到配线单元及目标设备的端到端链路，并通过拓扑节点定位对应设备位置。
系统如何判断供电影响范围？
在供电设备、回路和受电设备关系完整准确的前提下，系统可沿供电链路查询上下游关系，辅助判断计划停电或供电异常可能影响的设备与业务范围。
项目实施前需要准备哪些数据？
通常需要梳理机房和机柜布局、设备台账、端口与线缆关系、网络拓扑、容量参数、供电回路、动力环境接口、模型资料和拟接入系统条件。具体范围以项目调研和技术协议为准。
从机房布局、设备台账和链路资料开始梳理
说明机房和综合布线资源现状、模型资料、管理目标、既有系统与部署环境，获取适合项目的建设建议。
